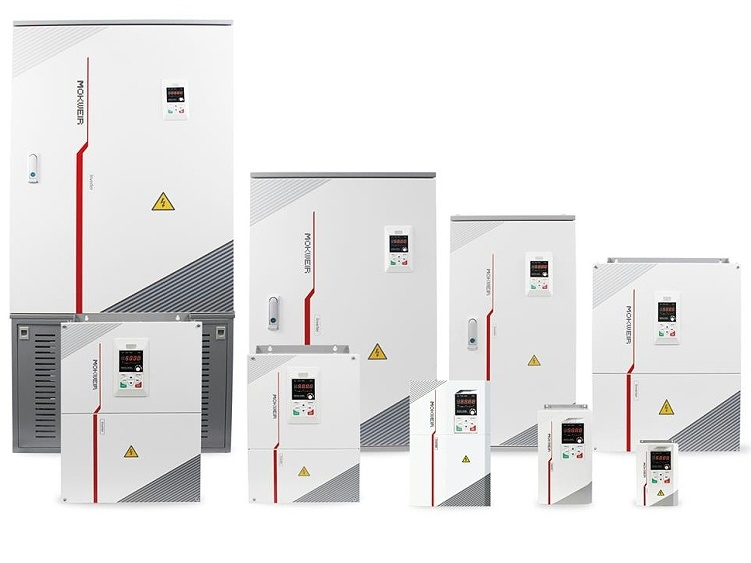

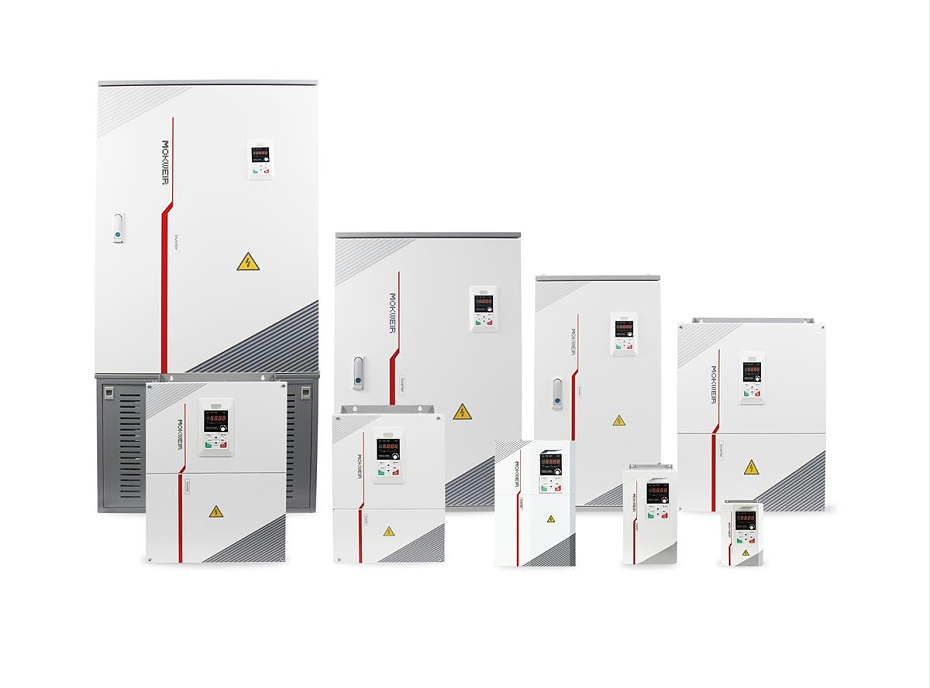

MK500变频器（0.4-500kw）全系列产品/ PRODUCT DIMENSIONS

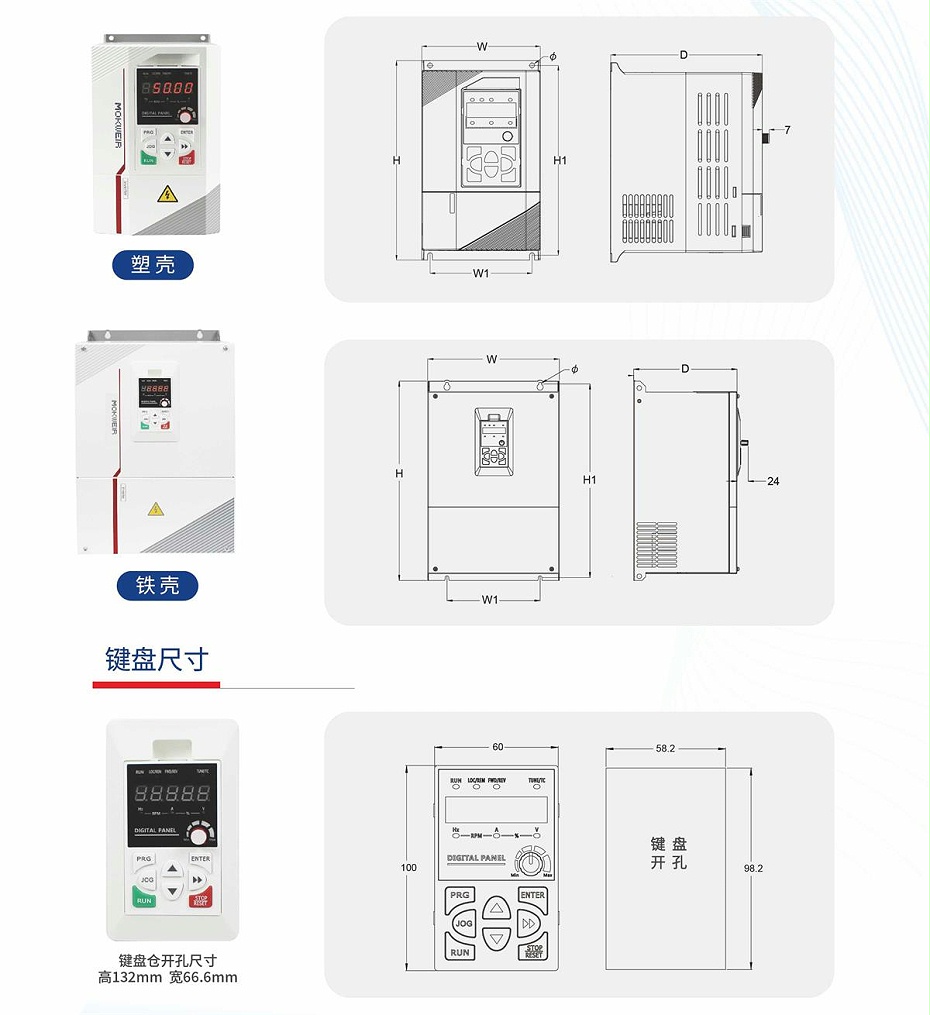

变频器结构示意图/ PRODUCT DIMENSIONS
产品选型/ Product selection
| 驱动器型号 | 电气参数 | 结构参数 | ||||||||
| 电源容量 | 输入电流 | 输出电流 | 适配电机 | 外形尺寸 | 安装尺寸 | 包装尺寸 | 总重 | |||
| KVA | A | A | KW | HP | H*W*D/mm | H1*W1/mm | H2*W2*D2/cm | KG | ||
| 过载：G型150% 1分钟180% 2秒；P型120%1分钟 150%2秒 | ||||||||||
| 单相输入：额定AC220V(适应工作范围208～240±15%)50/60HZ(±5%) | ||||||||||
| MK500-2S04GR | 1 | 5.1 | 2.5 | 0.4 | 0.5 | 206*122*164 | 196*105φ4 | 24*17*21 | 2.3 | |
| MK500-2S0.75GB | 1.5 | 8.2 | 4 | 0.75 | 1 | 2.3 | ||||
| MK500-2S1.5GB | 3 | 14 | 7.5 | 1.5 | 2 | 2.3 | ||||
| MK500-2S2.2GB | 4 | 23 | 10 | 2.2 | 3 | 2.4 | ||||
| MK500-2S4.0GB | 7.5 | 38 | 17 | 4 | 5 | 2.5 | ||||
| MK500-2S5.5GB | 11 | 55 | 25 | 5.5 | 7.5 | 278*142*181 | 267*120φ5 | 31*20*24 | 3.6 | |
| MK500-2S7.5GB-S | 13 | 61 | 30 | 7.5 | 10 | 3.7 | ||||
| MK500-2S7.5GB | 15 | 64 | 32 | 7.5 | 10 | 348*208*208 | 336*186φ6 | 39*27*27 | 6.2 | |
| MK500-2S11GB | 25 | 80 | 45 | 11 | 15 | 6.6 | ||||
| 三相输入：额定AC220V(适应工作范围208～240V±15%)50/60HZ(±5%) | ||||||||||
| MK500-2T0.4GB | 1.1 | 2.4 | 2.1 | 0.4 | 0.5 | 206*122*164 | 196*105φ4 | 24*17*21 | 2.3 | |
| MK500-2T0.75GB | 2.1 | 4.6 | 3.8 | 0.75 | 1 | 2.3 | ||||
| MK500-2T1.5GB | 4.2 | 9 | 7.5 | 1.5 | 2 | 2.3 | ||||
| MK500-2T2.2GB | 5.3 | 11.4 | 10 | 2.2 | 3 | 2.4 | ||||
| MK500-2T4.0GB | 8.9 | 21.2 | 17 | 4 | 5 | 2.5 | ||||
| MK500-2T5.5GB | 14.8 | 32.2 | 25 | 5.5 | 7.5 | 278*142*181 | 267*120φ5 | 31*20*24 | 3.6 | |
| MK500-2T7.5GB | 18.9 | 41.3 | 32 | 7.5 | 10 | 3.7 | ||||
| MK500-2T11GB | 27 | 46.5 | 45 | 11 | 15 | 348*208*208 | 336*186φ6 | 39*27*27 | 6.6 | |
| MK500-2T15GB | 29.3 | 57 | 57 | 15 | 20 | 7.1 | ||||
| MK500-2T18.5G | 31.6 | 69 | 75 | 18.5 | 25 | 430*283*230 | 418*200φ6.5 | 51*36*32 | 17 | |
| MK500-2T22G | 41.3 | 89 | 90 | 22 | 30 | 18 | ||||
| MK500-2T30G | 48.5 | 106 | 110 | 30 | 40 | 510*340*280 | 495*270φ8 | 64*45*39 | 30 | |
| MK500-2T37G | 63.6 | 141 | 152 | 37 | 50 | 31 | ||||
| MK500-2T45G | 75 | 164 | 176 | 45 | 60 | 602*474*298 | 576*413φ8 | 69.5*55*52 | 54 | |
| MK500-2T55G | 89.7 | 196 | 210 | 55 | 70 | 55 | ||||
| MK500-2T75G | 110 | 240 | 253 | 75 | 100 | 57 | ||||
| MK500-2T90G | 150 | 326 | 350 | 90 | 125 | 870*400*350 | 840*300φ12 | 104*53*56 | 88 | |
| MK500-2T110G | 188 | 410 | 426 | 110 | 150 | 90 | ||||
| MK500-2T132G | 204 | 446 | 470 | 132 | 175 | 966*569*375 | 932*250φ12 | 112*67*60 | 123 | |
| 三相输入：额定AC380V(适应工作范围380～460±15%)50/60HZ(±5%) | ||||||||||
| MK500-4T0.75GB/1.5PB | 2.8 | 2.4 | 2.1 | 0.75 | 206*122*164 | 196*105φ4 | 24*17*21 | 2.3 | ||
| MK500-4T1.5GB/2.2PB | 5 | 4.6 | 3.8 | 1.5 | 2 | 2.3 | ||||
| MK500-4T2.2GB/4.0PB | 6.7 | 6.3 | 5.1 | 2.2 | 3 | 2.3 | ||||
| MK500-4T4.0GB/5.5PB | 6.2 | 11.5 | 9 | 4 | 5 | 2.4 | ||||
| MK500-4T5.5GB-S | 17.5 | 16.7 | 13 | 5.5 | 7.5 | 2.5 | ||||
| MK500-4T5.5GB/7.5PB | 17.5 | 16.7 | 13 | 5.5 | 7.5 | 278*142*181 | 267*120φ5 | 31*20*24 | 3.6 | |
| MK500-4T7.5GB/11PB | 22.8 | 21.5 | 17 | 7.5 | 10 | 3.7 | ||||
| MK500-4T11GB/15PB | 33.4 | 32.2 | 25 | 11 | 15 | 4 | ||||
| MK500-4T15GB-S | 42.8 | 41.3 | 32 | 15 | 20 | 4.5 | ||||
| MK500-4T15GB/18.5PB | 42.8 | 41.3 | 32 | 15 | 20 | 348*208*208 | 336*186φ6 | 39*27*27 | 6.4 | |
| MK500-4T18.5GB/22PB | 45 | 49.5 | 37 | 18.5 | 25 | 6.5 | ||||
| MK500-4T22GB/30PB | 54 | 59 | 45 | 22 | 30 | 6.8 | ||||
| MK500-4T30GB-S | 57 | 56 | 57 | 30 | 40 | 7.3 | ||||
| MK500-4T30G/37P | 61 | 57 | 63 | 30 | 40 | 430*283*230 | 418*200φ6.5 | 51*36*32 | 16 | |
| MK500-4T37G/45P | 65 | 69 | 75 | 37 | 50 | 17 | ||||
| MK500-4T45G-S | 81 | 88 | 90 | 45 | 60 | 18 | ||||
| MK500-4T45G/55P | 81 | 88 | 90 | 45 | 60 | 510*340*280 | 495*270φ8 | 64*45*39 | 29 | |
| MK500-4T55G/75P | 97 | 105 | 110 | 55 | 70 | 30 | ||||
| MK500-4T75G/90P | 128 | 141 | 152 | 75 | 100 | 31 | ||||
| MK500-4T90G/110P | 150 | 164 | 178 | 90 | 125 | 602*474*298 | 576*413φ8 | 69.5*55*52 | 54 | |
| MK500-4T110G/132P | 179 | 196 | 210 | 110 | 150 | 55 | ||||
| MK500-4T132G/160P | 220 | 240 | 253 | 132 | 175 | 57 | ||||
| MK500-4T160G-S | 263 | 287 | 304 | 160 | 210 | 59 | ||||
| MK500-4T160G/185P | 263 | 287 | 304 | 160 | 210 | 870*400*350 | 840*300φ12 | 104*53*56 | 85 | |
| MK500-4T185G/200P | 303 | 331 | 350 | 185 | 250 | 88 | ||||
| MK500-4T200G/220P | 337 | 368 | 380 | 200 | 260 | 88 | ||||
| MK500-4T220G/250P | 375 | 410 | 426 | 220 | 300 | 90 | ||||
| MK500-4T250G/280P | 408 | 446 | 470 | 250 | 350 | 966*569*375 | 932*250φ12 | 112*67*60 | 123 | |
| MK500-4T280G/315P | 453 | 495 | 520 | 280 | 370 | 125 | ||||
| MK500-4T315G/355P | 521 | 570 | 590 | 315 | 400 | 130 | ||||
| MK500-4T355G/400P | 565 | 617 | 650 | 355 | 420 | 1160*720*380 | 1130*600φ12 | 128*83*58 | 167 | |
| MK500-4T400G/450P | 629 | 687 | 725 | 400 | 530 | 175 | ||||
| MK500-4T450G/500P | 716 | 782 | 820 | 450 | 600 | 1620*720*380 | 立式 | 174*83*58 | 245 | |
| MK500-4T500G/560P | 760 | 830 | 860 | 500 | 660 | 250 | ||||
MK500产品技术规范/ Operating keyboard map
主功率技术参数 | |
额定功率 | 0.75～500kW(AC380V);0.4～132kW(AC220V) |
功率因素 | 约98%(额定容量70～100%运行时) |
输入电压 | AC380V(380～460±15%);AC220V(208～240±15%);50/60HZ(±5%);失衡率3% |
输出电压 | 0～最大输入电源电压值，失衡率±1.5%(载波8KHZ) |
输出频率/载波 | 0～6000HZ;0.8～8KHZ依据负载特性随温升智能调节，最高支持16KHZ请咨询厂家 |
过载系数 | G型机：150%60S,180%2S;P型机：120%60S,150%2S(45°℃环境温度以下) |
控制功能技术参数 | |
驱动方式 | VWF控制；无速度传感矢量控制(SVC);有速度传感矢量控制( FVC) |
速度模式；力矩模式；定位模式 | |
给定分辨率 | 数字设定：0.01HZ;模拟给定：最高频率*0.025% |
启动转矩 | 0.25HZ/150%(SVC);0HZ/180%(FVC) |
调速比例 | 1:200(SVC);1:1000(FVC) |
稳速精度 | ±0.3%(SVC);±0.02%(FVC)额定同步转速下 |
转矩精度 | ±3%(FVC);±5%(SVC)8HZ以上 |
转矩提升 | 自动转矩提升；手动转矩提升0.1%～30.0% |
加减速曲线 | 直线或曲线加减速方式；4种加减速时间(0-6500S) |
V/F曲线 | 直线型；多点型；V/F半分离；V/F全分离 |
直流制动 | 制动范围：0-最大频率；制动时间：0-36S;制动电流值：0-100% |
点动控制 | 点动频率范围：0.00Hz~50.00Hz。点动加减速时间0.0s~6500.0s。 |
简易PLC多段速 | 通过内置PLC或控制端子实现最多16段速运行 |
内置PID | 可方便实现过程控制闭环控制系统 |
自动电压调整 | AVR,当电网电压变化时，能自动保持输出电压恒定 |
过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 |
快速限流功能 | 最大限度减小过流故障，保护变频器正常运行 |
转矩限定与控制 | 运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制 |
运行输入输出技术参数 | |
命令源 | 操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换 |
频率源 | 10种频率源：数字、模拟电压、模拟电流、脉冲、串行口。可通过多种方式切换 |
辅助频率源 | 10种辅助频率源。可灵活实现辅助频率微调、频率合成 |
运行输入输出技术参数 | |
输入端子 | XI-X6多功能端子输入，参考电源DC24V,仅X6支持最高100kHz的高速脉冲输入 |
Al1/AI2模拟量输入，Al1仅支持0～10V,Al2支持0～10V/0～20mA输入 | |
485+/485-提供RS485差分信号 | |
输出端子 | Y1/Y2集电极开路输出，参考电源DC24V/50mA;Y2也支持0~100kHz的方波信号 |
AO1/AO2模拟量输出，均支持0-10V/0-20mA输出 | |
1RA/1RB/1RC,2RA/2RB/2RC两路继电器输出，A-B常闭/A-C常开，触点250VAC/3A | |
+24V/COM端子提供辅助电源，容量100mA | |
键 盘 | 5位LED参数显示；参数锁定；外引使用 |
保护功能技术参数 | |
过载保护 | 额定电流的150%运行60S软件停机保护 |
过流保护 | 额定输出电流250%硬件保护停机 |
限流降频 | 瞬间达到额定输出电流2倍触发限流降频动作，依据降频参数执行。 |
短路保护 | 额定输出电流250%硬件保护停机 |
过热保护 | 逆变桥过温保护，检测105℃执行停机 |
过压保护 | 380伏机型直流回路820V/220伏机型直流回路400V停机保护 |
欠压保护 | 380伏机型直流回路350V/220伏机型直流回路200V停机保护 |
缺相保护 | 输入缺相保护，输出缺相保护 |
防护与环境技术参数 | |
防护等级 | 标准IP20/IP21 |
冷却方式 | 强制风冷 |
使用场所 | 室内无阳光直射，尘埃，腐蚀可燃气体，水汽水滴，盐分之环境下使用 |
海拔高度 | 3500m以下，1000-3500m每升高100m降容1%,3500m以上请联系厂家 |
环境温度 | —10～50℃,40～50°℃区间每升高1℃间降容1.5% |
震动 | 小于5.9m/S²(0.6g) |
存储环境 | 温度—20～60℃;湿度小于90%RH,无凝结 |

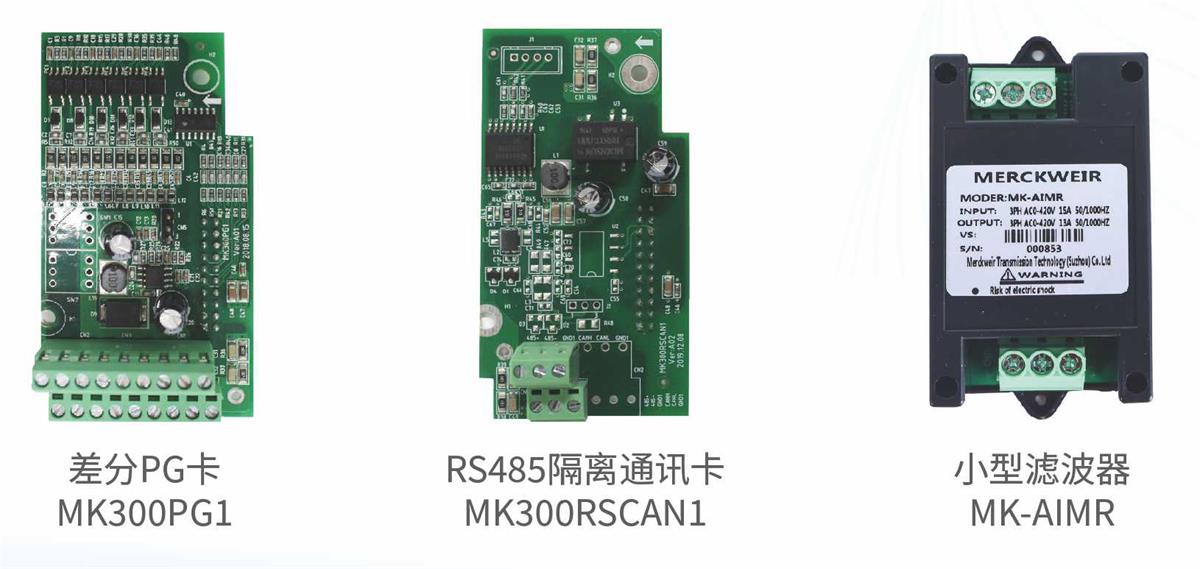

MK系列产品选配件/ PRODUCT DIMENSIONS

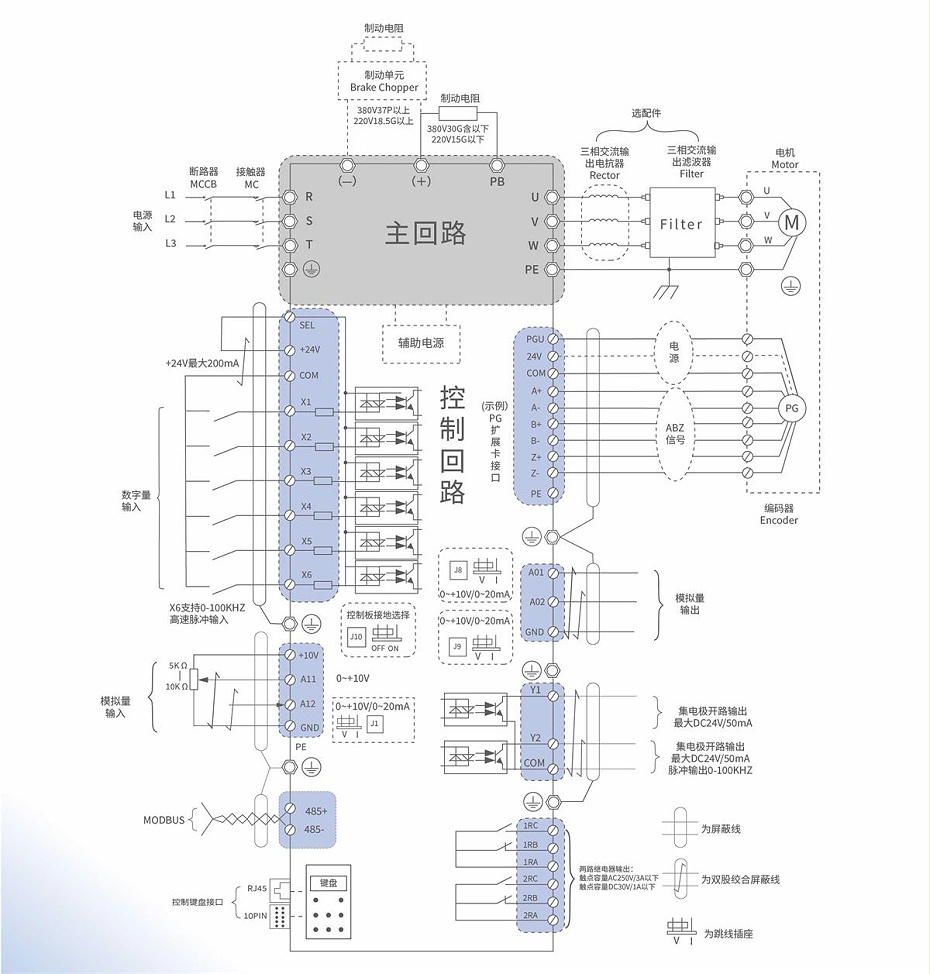

MK500产品标准接线示意图/ PRODUCT DIMENSIONS
